ТЕРРА™ TG-FDU
Узлы слива/налива СУГ применяются на нефтегазовых месторождениях, АГЗС, промышленных и жилых объектах для организованного приема и отгрузки жидкой и паровой фазы СУГ в сосуды (резервуары) хранения газа из автомобилей-газовозов и железнодорожных цистерн, предназначенных для перевозки СУГ. Работают в комплексе с насосами, компрессорами, могут быть связаны с испарителями при дальнейшей подаче газа на объект.
- •Варианты исполнения:

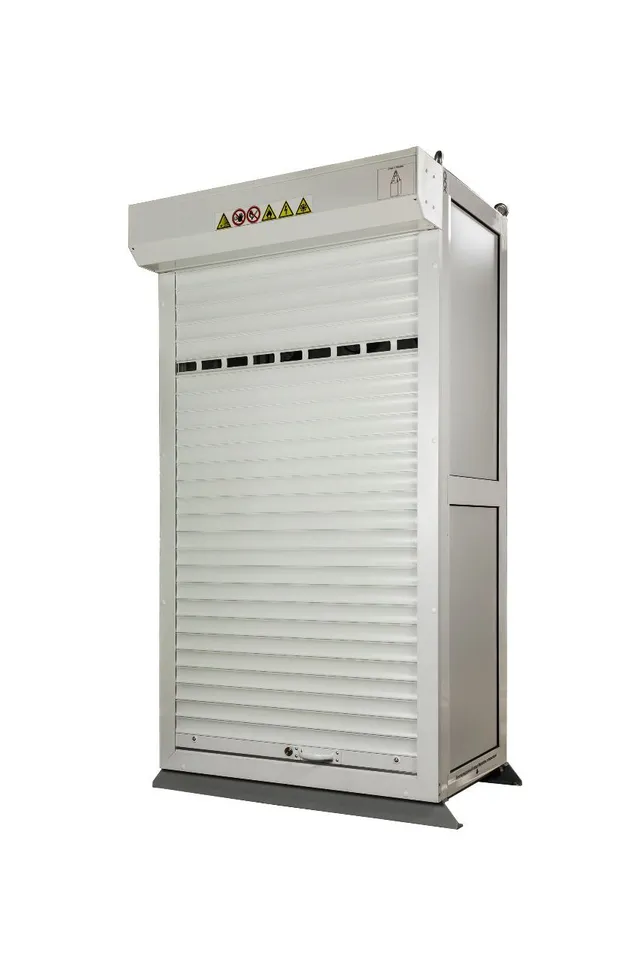

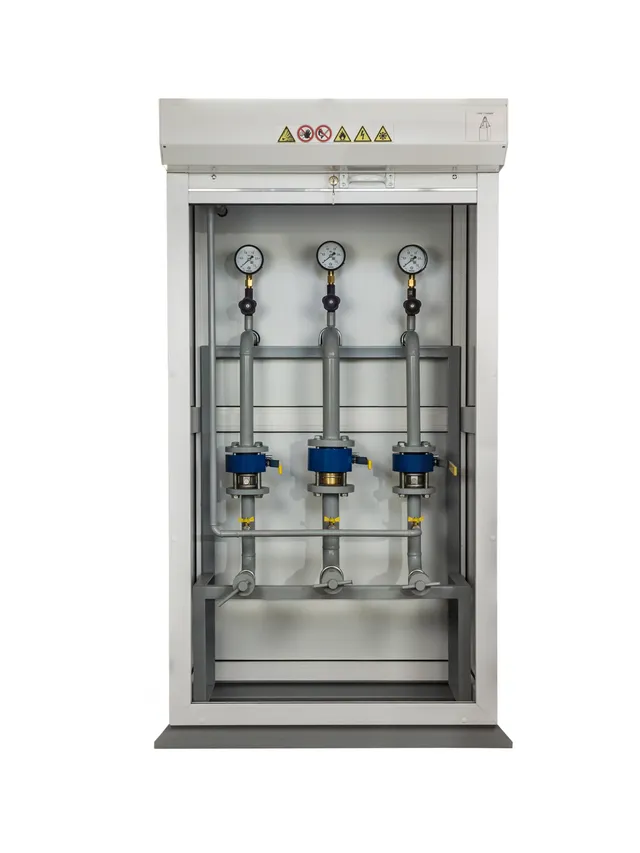

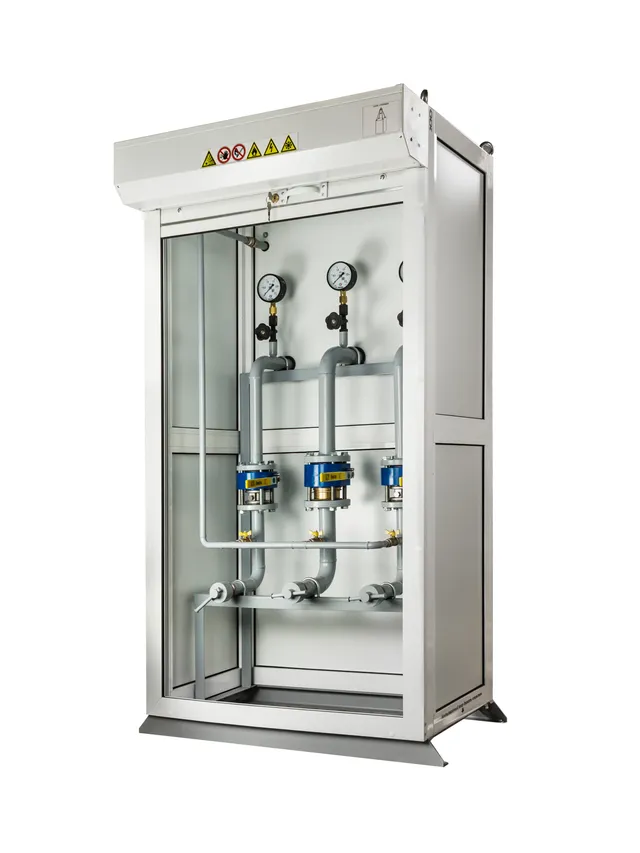

- –на 3 линии (жидкая фаза, паровая фаза, дренажная линия) в утепленном шкафу
- –на 2 линии (жидкая фаза, паровая фаза) в утепленном шкафу

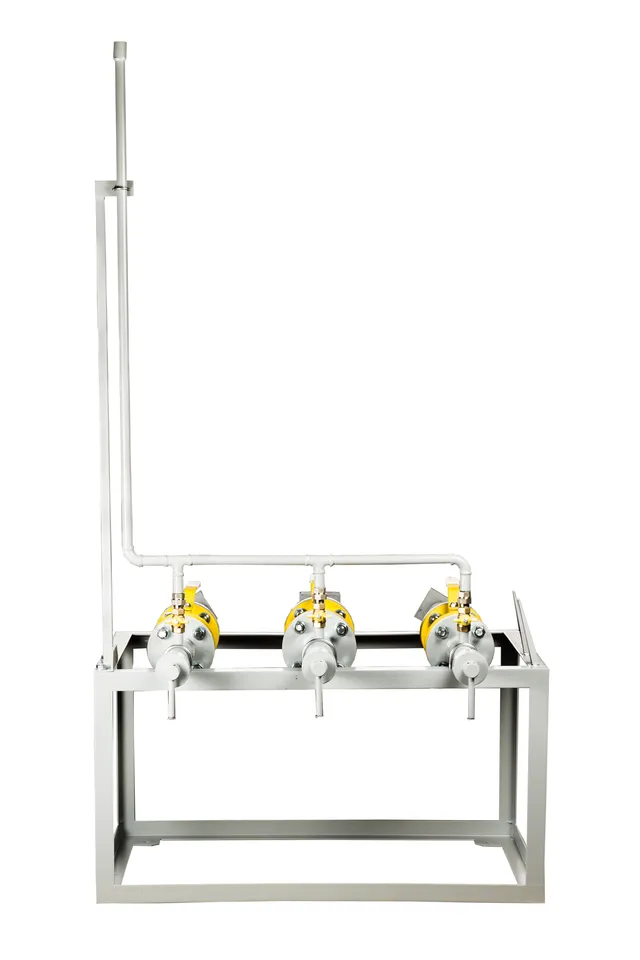

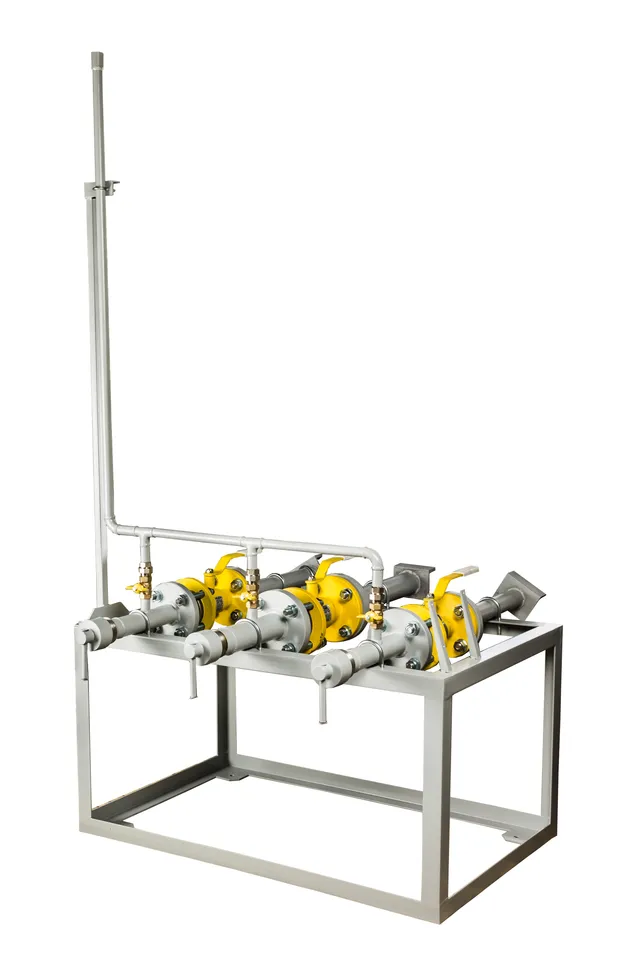

- –на 3 линии (жидкая фаза, паровая фаза, дренажная линия) на горизонтальной раме
- –на 2 линии (жидкая фаза, паровая фаза) на горизонтальной раме
- •Защита от разрыва шлангов
Налив сжиженных углеводородных газов осуществляется подключением сначала — рукава автогазовоза паровой фазы к газопроводу паровой фазы узла слива-налива СУГ, после заполнения и выравнивания давления, подключается рукав автогазовоза жидкой фазы к газопроводу жидкой фазы узла слива-налива СУГ, после чего насосом СУГ перекачивается в сосуды хранения СУГ.
При откачке из сосудов хранения через дренажный газопровод узла слива-налива, присоединяется рукав жидкой фазы СУГ от автогазовоза, после чего включается насос и происходит откачка отработанных продуктов СУГ, с дальнейшей перевозкой для утилизации.
Узел слива-налива СУГ оборудован двумя скоростными клапанами и одним обратным клапаном, в целях предотвращения существенных утечек СУГ в случае разрыва рукавов от автогазовоза.
Узлы слива комплектны, полностью готовы к монтажу, испытаны под давлением на производстве.
Внесены в Справочник сметных цен на строительные материалы, изделия, конструкции и инженерное оборудование КАЗНИИСА (Государственный научно-исследовательский и проектный институт в области строительства).
В зависимости от назначения и масштаба газифицируемого объекта, узлы слива/налива СУГ могут быть связаны с другим оборудованием ТЕРРА™ — испарительными установками, компрессорным и насосным оборудованием.
ВНИМАНИЕ! Во избежание приобретения подделок кустарного производства, запрашивайте у поставщика разрешение на применение оборудования на территории РК, паспорт изделия, протокол заводских испытаний.
