ТЕРРА™ TG-PSC / TG-PF
Самовсасывающие насосные установки производительностью 40…70 л/мин для подачи СУГ из резервуаров хранения позволяют перекачивать сжиженные газы с высоким дифференциальным давлением, с количеством содержания пара до 50%, что полностью исключает образование воздушных или паровых пробок. Установки обеспечивают самовсасывание рабочей среды без предварительного заполнения всасывающей линии, создают и поддерживают требуемый расхода и напор при перекачке СУГ, что позволяет перекачивать СУГ между резервуарами, подавать СУГ в системы налива и газораздаточные устройства, стабильно работая в условиях возможного присутствия паровой фазы в линии всасывания.
- •Комплектация насосной установки:
- –рама / шкаф
- –насос
- –электродвигатель
- –манометр
- –клапан запорный игольчатый
- –свеча сбросная
- –клапан байпасный
- –клапан обратный дисковый
- –клапан предохранительный
- –кран шаровый муфтовый стальной
- –кран шаровый межфланцевый
- –фильтр
- –отсекать паровой фазы
- –кожух защитный
- –пост ПУСК/СТОП (Ex)
| Модель | Производительность, л/мин | Мощность двигателя, кВт | Патрубок жидкой фазы обратного трубопровода | Патрубок жидкой фазы всасывающего трубопровода | Патрубок жидкой фазы нагнетающего трубопровода |
|---|---|---|---|---|---|

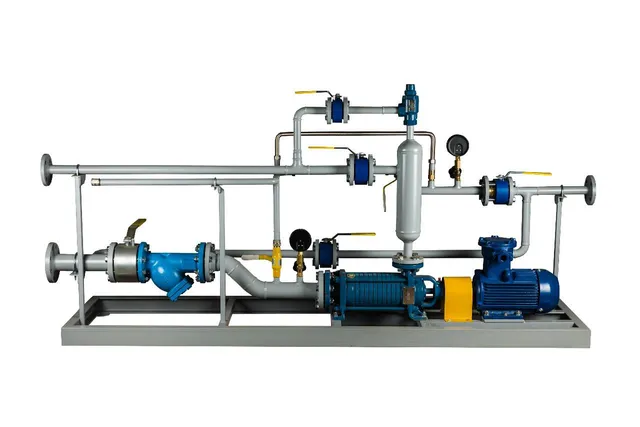

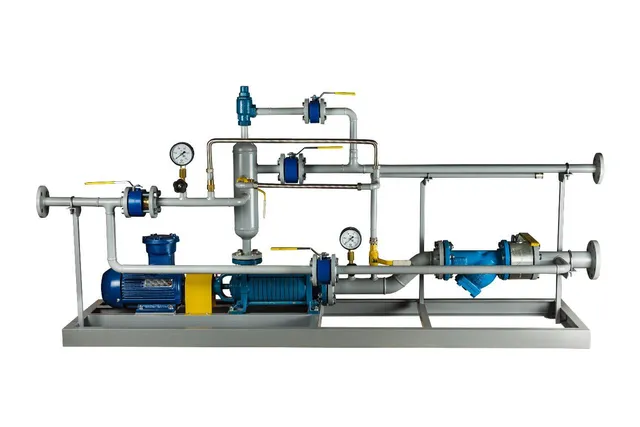

| TG-PSC-1005 (для подземных резервуаров) | 40 | 2,2 | DN20 | DN40 | DN32 |
| TG-PSC-2005 (для подземных резервуаров) | 70 | 4 | DN25 | DN65 | DN32 |

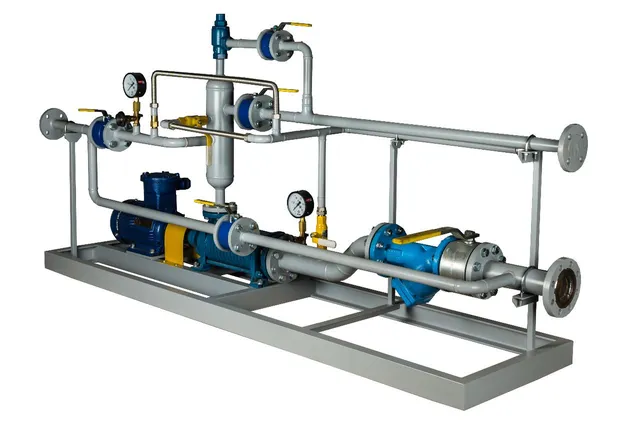

| TG-PF-150 (для наземных резервуаров) | 70 | 5,5 | DN25 | DN40 | DN25 |
Рабочее давление — 1,6 МПа. Номинальная частота вращения двигателя — 1500 об/мин. Напряжение — 380 В.
Насосные установки TG-PSC-1005 / TG-PSC-2005 рекомендуется применять для подачи СУГ из резервуаров подземного размещения на испарители с расходом 800…2800 кг/ч, заправочную колонку АГЗС до 80 л/мин, весовую установку ГНП.
Насосные установки TG-PF-150 применяются для подачи СУГ из наземных резервуаров хранения в технологические трубопроводы, автоцистерны, баллоны и иные приёмные ёмкости на газонаполнительных и автогазозаправочных станциях, резервуарных парках хранения СУГ и промышленных объектах, использующих сжиженные углеводородные газы.
Варианты исполнения: в шкафу с электродвигателем / на раме с электродвигателем.
